1.1 工程概況

某隧道采用雙線分修，最大線間距60m,最小線間距30m，左線1800多米，右線將近3000米。

1.2 工程地質

該項目工程地質具有“四極三高”的顯著特點：地形切割極為強烈、構造條件極為復雜活躍、巖石條件極為軟弱破碎、汶川地震效應極為顯著；高地應力、高地震烈度、高地質風險。

2、三臂鑿巖臺車與人工手持風鉆開挖的對比

    該隧道工程特點及安全、質量、環水保、工期等方面利用三臂鑿巖臺車在施工過程當中，充分體現了開挖效率及安全性能指標遠遠高于多功能臺架 人工手持風鉆鉆爆開挖。下面以單線隧道三級圍巖為例：開挖斷面75㎡，三臂鑿巖臺車從鉆孔、裝藥、爆破需要2.5h，與傳統的人工手持風鉆開挖相比，節約1.5h，既加快了隧道開挖進度，也提高了光爆效果。

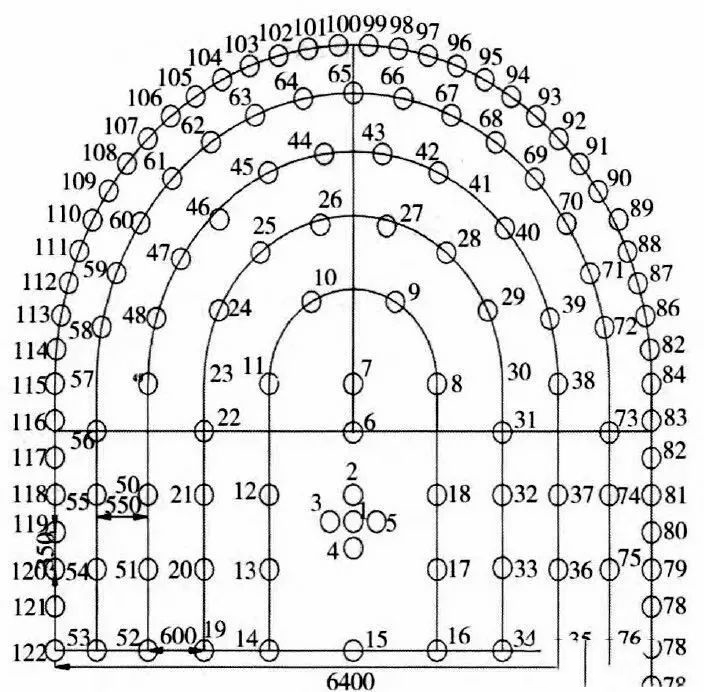

隧道斷面圖

在施工過程中三臂鑿巖臺車使用液壓作為動力，鉆孔過程中不產生粉塵，清潔無污染，與普通人工手持風鉆相比，噪音小，從而把隧道施工對周?chē)鷳B(tài)環境影響降到了最低，同時，操作人員在固定的平臺上操作鉆機，遠離掌子面，戴上防噪音耳塞，就能大大降低噪音對身體的危害。操作平臺上設有安全頂棚，可防止落石傷人和其他突發性危險，更能有效的保證現場操作人員的人身安全。

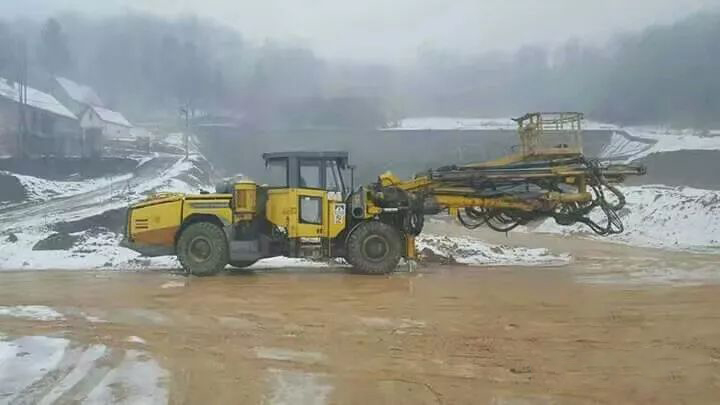

三臂鑿巖臺車簡圖

2.1 成本分析比較

2.1.1 人工開挖的實際成本

以該隧道單線三級圍巖開挖為例，開挖斷面75方/每延長米，人工開挖時需要12臺風鉆，9人/臺班、四臺以上130kw空壓機（1.5公里以?xún)?nèi)）、一臺110kw通風、開挖進尺3.0米左右，開挖所需時間為3.5h左右，每天按2個循環班計算，其具體消耗成本如下：

（1）火工品約15.00元/m3左右

（2）鉆具約：5元/m3

（3）開挖臺架、風水管、風鉆配件消耗6元/m3

（4）人工費約：11.3元/m3（6500元/月×9÷30天÷75方/每延長米÷6米＝7.3元/方＋管理費4元/方）

（5）電費消耗約：8元/m3（4×130×3＝1560度電，每度電按1元/度計算）

（6）空壓機、油料等費用約：3元/m3（折舊）；配件材料消耗4元/方（經常修理費）；人工費（修理人員及操作人員：3人×3500÷30天÷6米÷75方/每延長米＝0.7元/方，小計7.7元/方）

合計：53元/m3

然而隨著開挖掌子面與空壓機房的距離超過1.5公里時，其供奉的能消耗要增加25％左右，為了滿足以上施工要求（按每天2個班次循環）則必須增加一臺130kw的空壓機（在洞內），人工開挖成本將加大。

2.1.2 三臂鑿巖臺車開挖的實際成本

以該隧道為例，三級圍巖，開挖斷面75方/延米，人工開挖時需要一臺風鉆，9人/臺班、開挖進尺3.0米左右，開挖所需時間為2.0h左右（低于人工），每天按兩個班次循環計算，其具體消耗成本如下：

（1）電費約：200度/每小時×2小時×1元/度÷3÷75＝2元/m3

（2）火工品約：15.00元/m3（與人工開挖基本持平）

（3）臺車機械維修費約：21元/m3

（4）臺車機械使用折舊費約：15元/m3

（5）人工費約（9人×13000元＋3個維修保養人員×5000元＋30000元管理費）÷30天÷6米÷75方/每延長米＝11.3元/m3

（6）配件、材料（電力、油料）費約15元/m3

共計：79.3元/m3

2.2 綜合對比

2.2.1 三臂鑿巖臺車的優點

應用液壓鑿巖臺車開挖配套技術建設長大隧道，雖然比多功能臺架配風動鑿巖機建造隧道增加一些投資（約20％），但其施工速度可大幅度提高（約40％），與風動鑿巖機對比有如下諸多優點：

（1）開挖速度快。三臂鑿巖臺車每循環時間約2.5h，人工開挖每循環時間約4h。

（2）噪音小。三臂鑿巖臺車比人工手持風鉆噪音降低10～15db。

（3）勞動強度低。三臂鑿巖臺車只需三人操作，人工手持風鉆一個斷面開挖至少需要9人同時操作。

（4）空氣污染少。三臂鑿巖臺車使用液壓系統鉆進，人工手持風鉆需要向空氣中排放濕霧狀廢氣。

（5）安全性能高。三臂鑿巖臺車操作室距離掌子面較遠，而人工手持風鉆需要到掌子面跟前，并且三臂鑿巖臺車操作平臺上設有安全頂棚，可防止落石傷人和其他突發性危險，更有效的保證現場操作人員安全。

（6）多功能性。三臂鑿巖臺車除了鉆進開挖外還可以施作超前小導管、系統錨桿、超管管棚、注漿等功能?？梢圆煌嵌茹@進，而人工手持風鉆需要借助多功能臺車操作但仍有很大的限制，操作角度不易調整。

2.2.2  三臂鑿巖的劣勢

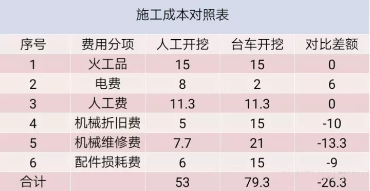

（1）成本高。通過圖表對比得三臂鑿巖臺車比人工手持風鉆開挖成本增加26.3元/m3。

（2）局限性。三臂鑿巖臺車進行鉆爆施工時適用于全斷面開挖施工，而采用臺階法開挖的軟弱圍巖(Ⅳ級、Ⅴ圍巖)受機械條件本身的制約（機械長度長17米，占用臺階長度過長），安全步距難以保證。

3、結語

三臂鑿巖臺車在全斷面施工中比人工手持風鉆具有鉆進速度快、噪音小、勞動強度低、空氣污染少、安全性能高等優點，目前操作人員對三臂鑿巖臺車操作技術水平不高，導致機械利用率低

不過隨著我國機械化的推進，國內越來越多的廠商已經推出了各種型號的鑿巖臺車投入施工現場的使用，相信在將來鑿巖臺車在隧道施工中發展前景會越來越廣闊。
